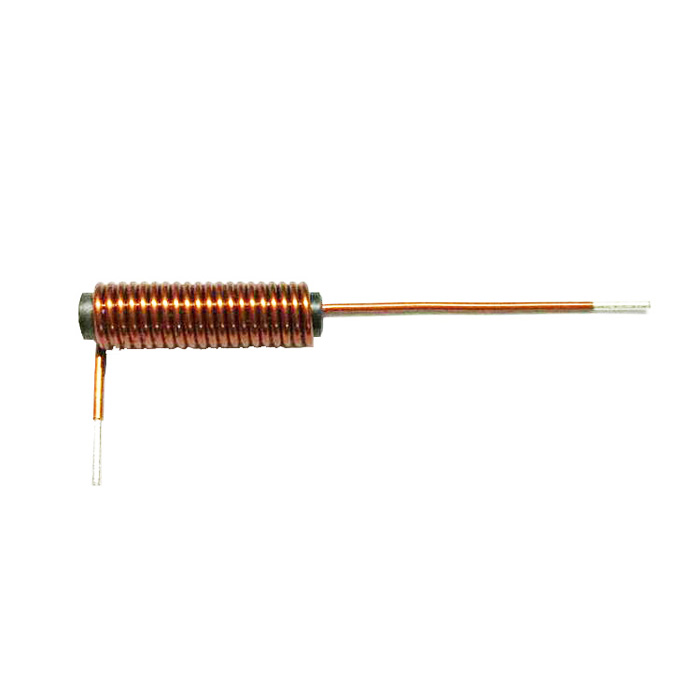

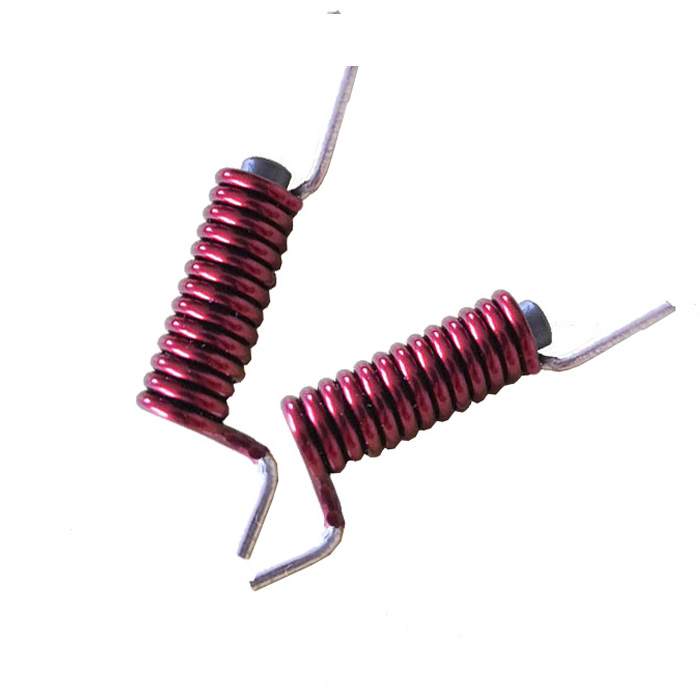

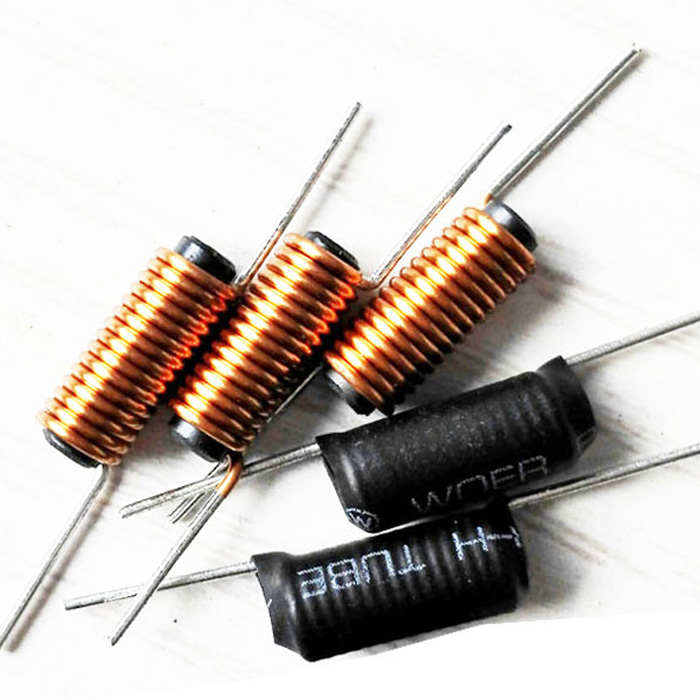

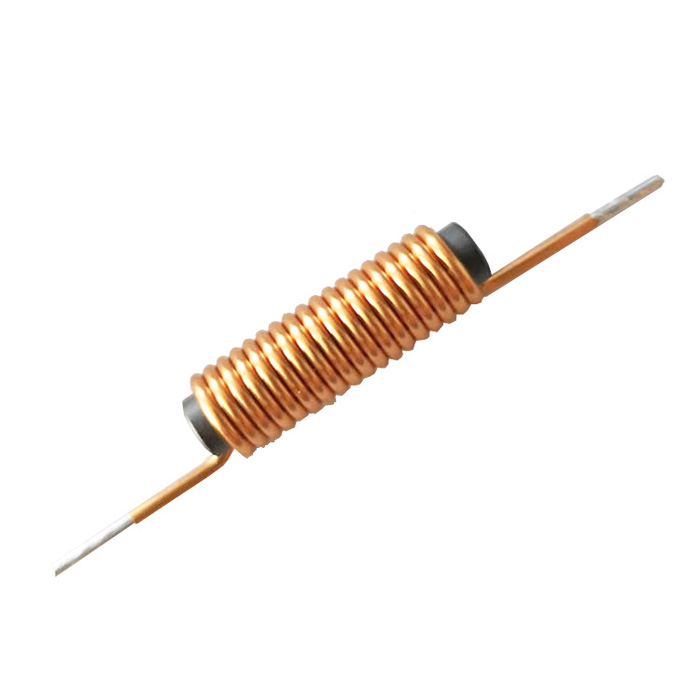

一、FC磁棒电感器介绍：

国磁 FC 系列，磁棒电感器有卧式和立式两种。 FC 系列电感器是将普通漆包线或高温漆包线直接绕在棒形磁芯上，

线圈体浸胶(清漆)，引脚镀锡。采用大电流设计，以适应大电流电路板，具有体积小、重量轻、结构牢固

（耐振、耐冲击）、防潮性好、安装方便、规格多样化可供选择等优点。

二、FC磁棒电感器特点：

磁棒电感的磁通路中需要经过很长的空气段，空气磁阻很大能量集中于此且空气磁路不会饱和。 耐高温，高可靠性。具体体现：磁棒电感单层线圈密绕，粗线径，最高有3.0mm的线径，使用耐高温漆包线（高的等级可达220℃），耐大电流，耐电流级别10A或以上

广泛运用于电源供给器、 功率放大器、开关电路的杂讯滤波，控整流器和晶闸管控制电路，输出扼流圈 ， DC-DC转换器、驱动变压器、笔记本电源、逆变电源、UPS电源、通信电源，汽车空调磁棒电感

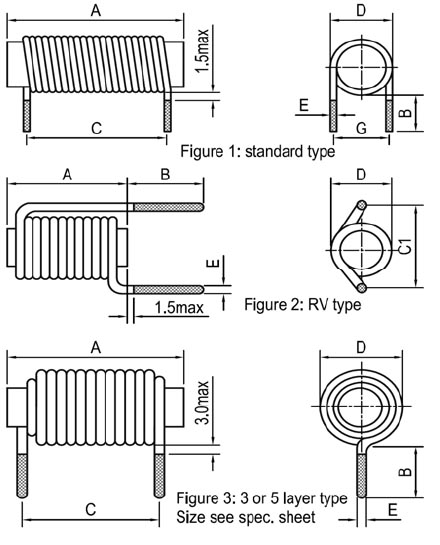

四、FC磁棒电感器  图示和尺寸：（单位mm）：

① 产品类型：FC大电流滤波扼流圈。

② 款式：铁芯直径=4mm;长度=15mm。

③ 电感值：例如"6R8"代表6.8 uH。

④ 电感值容许公差:"M":+20%; "K":+10%; "J":+5%。

⑤ UL或PVC热缩套管保护。

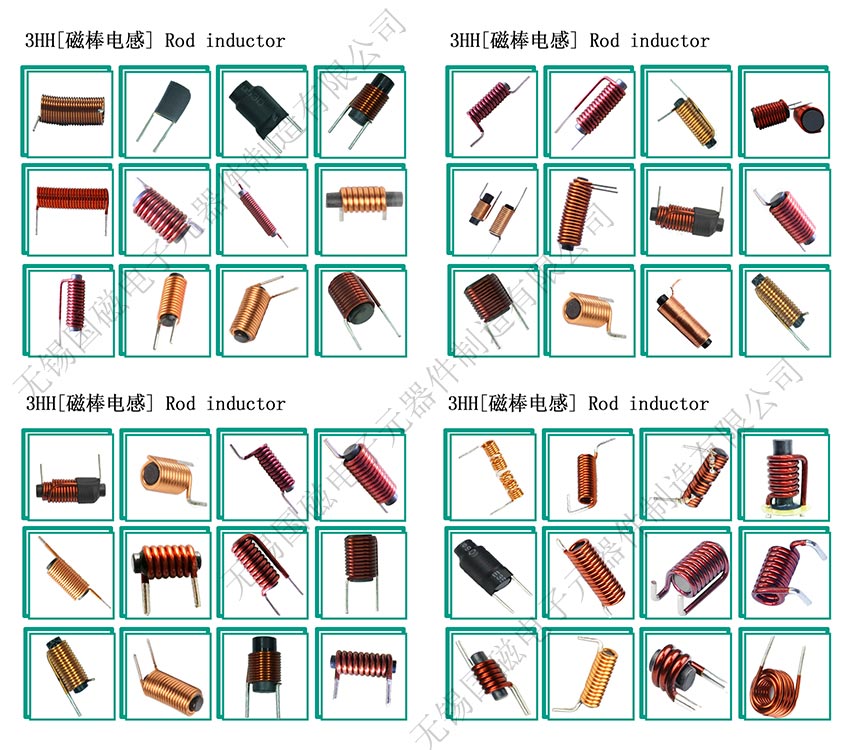

六、国磁电子致力于磁环电感，共模电感，磁棒电感，工字电感，三脚工字电感，卧式电感，贴片电感，空心线圈电感厂家，

专业研发生产电感生产商符合 RoHS 标准，无铅焊接技术及100% 无铅，并提供更有竞争力的价格和快速交货服务。

若需特殊规格型式，请与国磁业务联系。
