纳米晶磁环电感_非晶共模电感厂家_非晶高感量电感
Placeholder

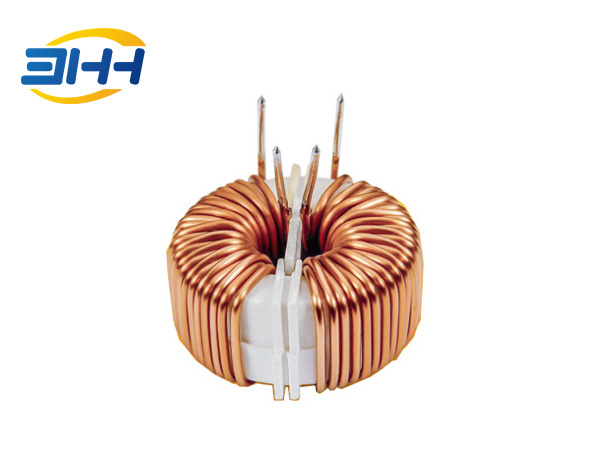

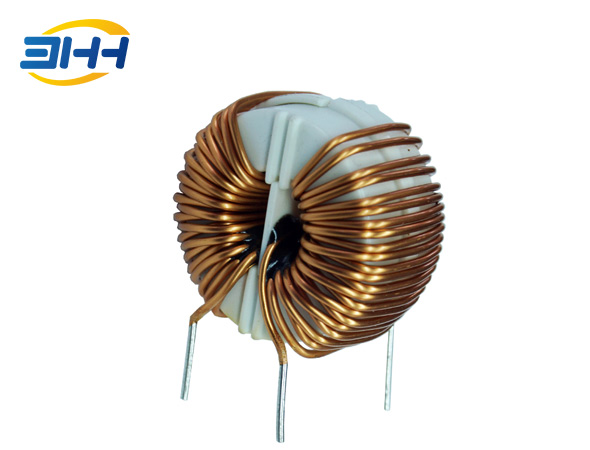

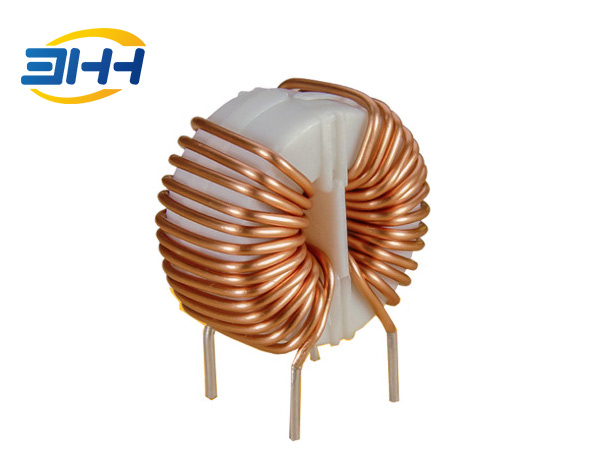

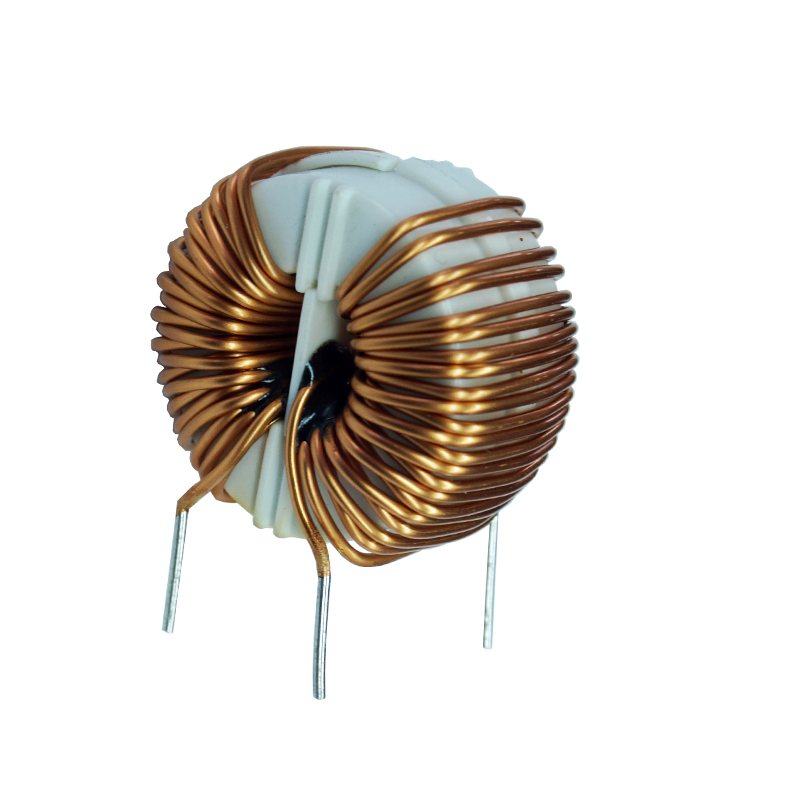

一、LF磁环非晶共模电感器介绍：


国磁 LF 系列非晶纳米晶共模电感 Common mode Choke，也叫共模扼流圈，非晶共模滤波器，环形共模电感 ，绕线电感器 ，

振荡线圈 ，共模噪音抑制电感，抗干扰好，形态多样化用于抑制高速信号线产生的电磁波向外辐射发射。



二、LF磁环非晶共模电感器特点：


非晶纳米晶共模电感，具有小体积，高感量，大电流特点，电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈

中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼)；当有共模电流流经线圈时，

由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，

以此衰减共模电流，达到滤波的目的。



三、LF磁环非晶共模电感应用范围：



常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中，共模电感也是起 EMI EMC滤波的作用，

5G通信，电源，家电控制板，汽车电子，人工智能等众多领域，电力电子，三相输入滤波器，电机，

变频器干扰抑，变频器，新能源电源 充电桩，共模噪音抑制；


四、LF磁环非晶共模电感规格型号：





非晶共模电感感量有10MH 20MH 30MH 50MH 100MH 120MH 150MH 200MH……等

磁芯规格（mm）

OD*ID*HT

加护壳尺寸（mm）

OD*ID*HT

磁芯规格（mm）

OD*ID*HT

加护壳尺寸（mm）

OD*ID*HT

磁芯规格（mm）

OD*ID*HT

加护壳尺寸（mm）

OD*ID*HT

9.8*6.5*4.5

11.2*5.1*5.8

22*13*10

24.1*11.2*11.9

40*25*15

43.1*22.5*18.5

12.5*10*5

14.3*8.5*7.0

25*16*10

27.9*13.6*12.5

25*20*10

27.8*17.4*12.8

15*10*4.5

17.1*7.9*6.5

26*16*10

28.8*13.7*12.8

40*32*15

43.1*29.5*18.5

16*10*6

17.9*8.1*8.1

28*18*10

30.2*16.2*11.4

50*32*20

53*29*23

17.5*12.6*6

19*11*8.0

30*20*10

32.7*17.7*12.8

50*40*20

53.5*36.3*23.4

17.5*12.6*8

20.1*9.3*9.6

30*20*15

32.05*18.05*16.7

52*36*18

55*33*21

20*12*8

22.5*9.8*10.1

32*20*10

35*17.5*13

63*50*25

67.3*46.5*28.6

20*12*10

22.15*10.2*11.6

38*23*20

41.2*20*22.5

80*50*20

86*44.7*25.7

21*15*10

23.9*12.8*13.2

40*30*10

43*27*13

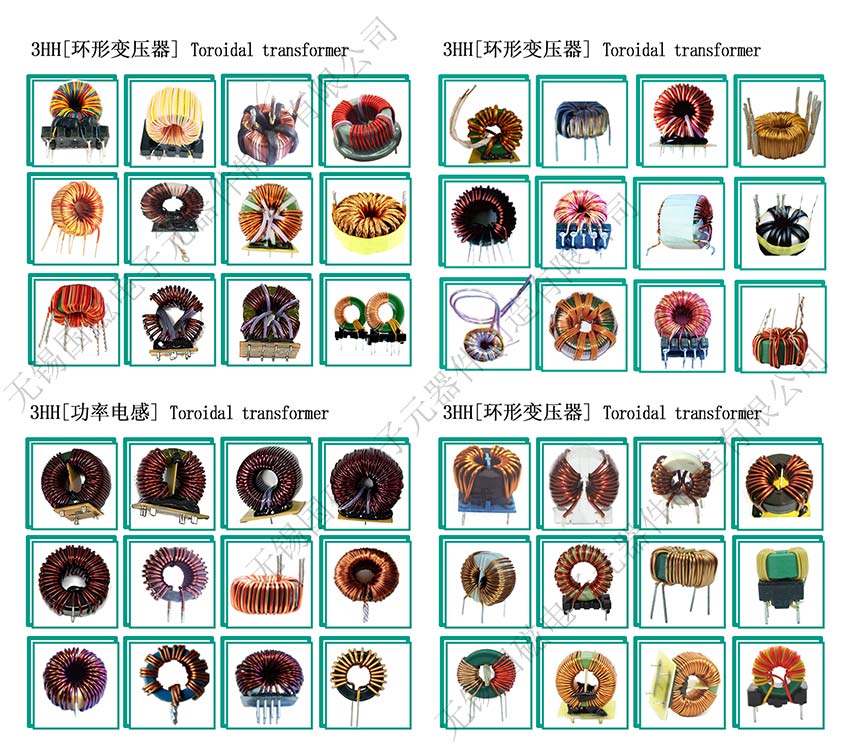

五、LF磁环非晶共模电感规格目录：





六、国磁电子致力于磁环（环形）电感_共模电感（滤波器）_磁棒电感_工字电感_三脚工字电感_卧式电感_UU9.8 UU10.5 UU16滤波器_空心线圈电感厂家，专业研发生产电感生产商符合 RoHS 标准，无铅焊接技术及100% 无铅，并提供更有竞争力的价格和快速交货服务。
若需特殊规格型式，请与国磁业务联系。
