环形共模扼流电感线圈该怎么选？
发布日期：2021-10-9
共模扼流圈是一种电感滤波器，它阻止两个或多个数据或电力线共有的高频噪声，同时允许所需的直流或低频信号通过。普通模式(CM)噪声电流通常是从不想要的无线电信号、无屏蔽电子、逆变器和电动机等源中辐射出来的。如果不经过过滤，这种噪声会在电子电路和电路中产生干扰问题。

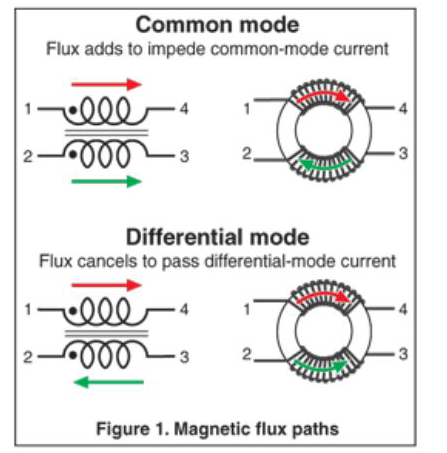

共模电感线圈是如何工作的？ 在正常或差动模式(单扼流圈)中，电流在一条线路上从源到负载沿一个方向运动，在完成电路的返回线上向相反方向传播。在共同模式下，噪声电流在两条线路上沿相同的方向传播。  在共同模式下，一组线中的电流沿着相同的方向运动，因此组合的磁通会增加一个相反的磁场来阻止噪声，如图中所示的环形磁心中的红、绿箭头所示。图1。在微分模式下，电流沿相反的方向运动，磁通会减去或抵消，这样磁场就不会与正常模式信号相反。 如何选择共模扼流圈？ 选择公共模式扼流圈的主要标准是： 所需阻抗：需要衰减多少噪声？ 所需频率范围：噪声在什么频率范围内？ 所需的电流处理：它必须处理多少差动模式电流？ 什么类型的共同模式扼流圈制造？ 线圈工艺为许多应用设计和制造各种通用模式。在下面选择一个类别，或者使用我们的工具之一为您的应用程序找到正确的公共模式瓶颈。 安装共模电磁干扰扼流圈 无锡国磁电子元器件制造公司线圈低成本高性能表面安装电力线共模扼流圈有各种各样的尺寸和包装。他们的设计是为了消除交流线路传导的公共模式噪声跨越广泛的频率范围，高达1500伏的隔离。这些共模扼流圈可以在从0.06安培到15安培的广泛电流范围内工作，在需要线路滤波的地方提供衰减，例如在开关模式电源中。 共模电感磁干扰扼流圈 共模扼流圈的设计是为了在最宽的频率范围内提供最高的共模阻抗。这些部件对于任何需要高直流电流偏置的应用程序都是非常理想的，并且非常适合在开关模式电源中使用。这些共模扼流圈在滤波等幅值同相信号的电源和回线时是最有效的。差分模式电感可用于滤波出相位或不均匀的幅度信号 |
